水位的量測與顯示 |
 |
用水位計測量水門的內水位和外水位，沒有水位差時數顯表上顯示 [0.00m] ，有水位差時，根據水位差在 -5.00 至 5.00m 的範圍顯示相應的差。水位計的輸出信號? DC4-20mA ，數顯表的輸入信號也準備使用 DC4-20mA 。有沒有適合的變換器？ |
 |

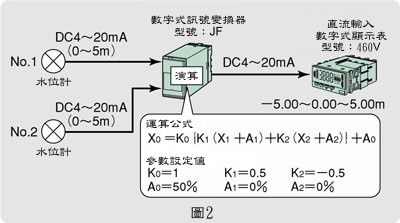

建議使用數位式運算變換器（型號： JF ）和直流輸入數位顯示表（型號： 46DV ）。根據這次的具體要求，將運算公式設定?加減算功能。設定輸入係數（ K 1 ， K 2 ）的第 1 輸入? 0.5 ，第 2 輸入? -0.5 ，偏置（ A 0 ）? 50% ，當水位差? 0 時輸出信號? 12mA 。當第 1 輸入? 100% ，第 2 輸入? 0% 時輸出信號? 20mA ，第 1 輸入? 0%, 第 2 輸入? 100% 時輸出信號? 4mA 。數顯表的顯示按照 4-20mA 對應 -5.00 至 5.00m 設定，這樣就可以按要求顯示水位差。 |
 |
