流量訊號值的相加 |
 |
計劃對流量信號進行加法計算。準備採用加法器（型號：M2ADS ），請介紹參數（ K 1 ， K 2 ）的計算方法。實際流量範圍是（ 1 ） 0-2.5m3 /h （ 2 ） 0-7.5m3 /h ，輸出（ 3 ） 0-10m3 /h 。另外輸入 / 出信號都是 4-20mA ，電源 AC100V 。 |
|||
 |

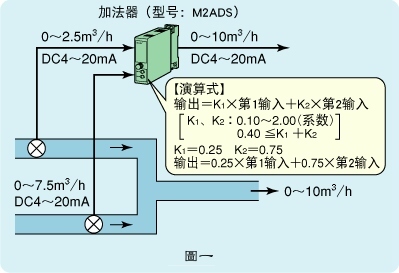

愛模系統的加法器的參數計算方法是將各輸入的工程量量程（最大流量 - 最小流量）對應輸出實際流量量程的比例設為 K 1 ， K 2 來計算的。 M2ADS 的演算式為 輸出 =K 1 × 第 1 輸入 + K 2 × 第 2 輸入。以工程量輸出量程 10m3 /h 為基準，輸入 1 的比例為 (2.5-0)/(10-0)=0.25 ， 輸入 2 的比例為 (7.5-0)/(10-0)=0.75 。即 K 1 =0.25 ， K 2 =0.75 。驗算方法如下：將第 1 輸入DC 12mA 代入公式，比例為 0.5{=(12-4)/(20-4)} ，第 2 輸入DC 20mA 代入公式，比例為 1.0{=(20-4)/(20-4)}。這時的輸出可以通過以下公式計算，比例算出為0.875。
輸出信號換算成電流信號，則結果為 DC18mA （參考以下公式）。
|
|||
 |
||||
