負載阻抗

EAP-032108 English

現有的 2 線制流量計的電源使用的配電器是 M2DY ,想在該線上追加安裝一台 2 線制數顯器(型號: 6DV-B )。問題是單純的串聯連接的話會超過流量計的最大負荷阻抗 400Ω 的範圍。有沒有好的解決辦法?

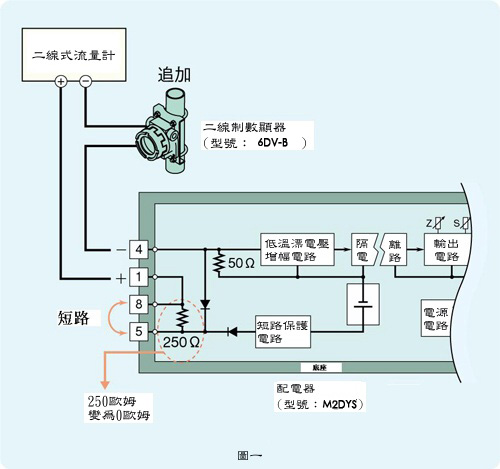

M2DYS 的輸入阻抗在信號端子部分為 50Ω ,信號檢測端子 5-8 部分為 250Ω ,合計為 300Ω 。將 5# 和 8# 端子短路後檢測端子部分的阻抗變為 0Ω , M2DY 的輸入阻抗則變為 50Ω ,這樣就可以解決以上問題。需要注意的是,以上端子短路後,檢測端子就不能用了,而且也不適合用於智慧型變送器的配電。
