| 不需直管的高精度流量計(McCROMETER) |
| 2011-06-23 |
|
V-Cone Flowmeter
V 型錐體流量計
V Cone 流量計是一種進階且非常適用於量測流體為液體、蒸氣或氣體，在非常惡劣的量測環境下，仍可有穩定的精確度、低維護成本是非常重要。嵌入式差壓流量計的環境設計條件中，尤其適合於需要翻新的流孔板、文氏管或者現場無法提供很長直管長度的量測狀況。 V型錐體流量計可廣泛應用於石油/氣體生產、化學製品、食物&飲料、塑料、配藥、HVAC、紡織品、水&汙水流量應用設計。
•流量計準確性到+/- 0.5%
•流量計反覆性到+/- 0.1%
•寬流程範圍
•V-cone 造型使流體自動平整化
•最低直管長度需求
•低壓力損失
•低維護
•不需要重新校準
•使用壽命長
•流體兩相共存亦可量測
•可得到較好的平均流速
|
 |
 |
|
標準精確度
|
From ± 0.5% of actual flow
|
|
反覆性
|
±0.1% or better
|
|
流量範圍
|
10：1
|
|
標準Beta 值
|
0.45~0.8
|
|
壓損
|
根據Beta 及差壓值有所不同
|
|
安裝管的要求
|
上游側0~3倍，下游側0~1倍直管長度
|
|
管路材質
|
Duplex 2205, SUS304, SUS316, C276, 254, SMO, 碳鋼等
|
|
適用管線大小
|
0.5"~120"
|
|
|
Flanged, Threaded, Hub or Weld-end Std.
|
|
流量計型式
|
Precision Type 及 Wafer Type
|
 Orifice |
 V - Cone |
V-Cone 有別於Orifice 的Beta 值計算方式，採用面積比會有較高的精確度。
Orifice：
Beta(Orifice) = d/D (直徑內徑比)
V-Cone：
Beta(V-Cone) = A1/A2 (面積比)
|
|

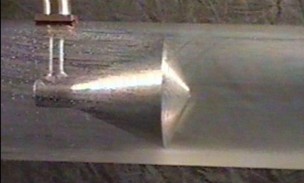

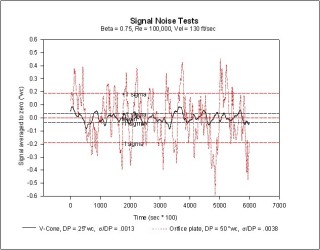

V-Cone 採用V型錐體，可使得流體在通過流量計時，產生相較於Orifice 有較少的擾流，因此具有較低的振幅。右圖紅色波型即為Orifice 所收集到的訊號，因為振幅大雜訊多，故需要Damping 來減少雜訊，然而黑色訊號為V-Cone 所收集到的訊號不需要經過處理就可以使用。
|
|
 |
|
不需要直管長度
|
|
|
V-Cone 流量計，不論是在多少個彎管處下方，都不需要直管長度，只有在遇到Valve 時，才需要上游側三倍、下游側一倍直管長度。
|
